RL-Reihensschaltung - Übung 4

Aufgabe 14:
Zwei RC-Reihenschaltungen sind an Uges=230 V zueinander parallel geschaltet.
(Z1=29 Ω e-j46,4°, Z2=51 Ω e-j61,9°)
  1. Erstellen Sie eine Schaltungsskizze,
  2. zeichnen Sie das Zeigerdiagramm der Ströme, und
  3. berechnen Sie I1, I2, Iges, Zges!
  • Kommawerte mit Punkt eingeben!
  • Alle Werte dreistellig und gerundet eingeben!
I1= A ej °
I1= A + A j
I2= A ej °
I2= A + A j
Iges= A ej °
Iges= A + A j
Zges= Ω ej °
Zges= Ω + Ω j

Zur Übersicht

Aufgabe 15:

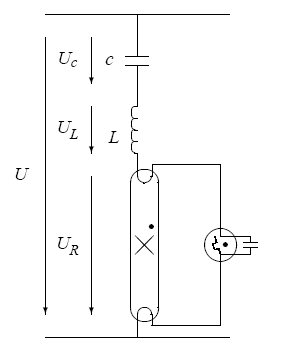

In der abgebildeten Hälfte einer Duo-Schaltung werden folgende Messwerte ermittelt: I = 0,42 A, UR = 125 V. Es sind außerdem folgende Größen gegeben: c = 3,4 µF, Betriebsspannung U =230 V/50 Hz. Berechnen Sie
  1. die Spannung am Kondensator,
  2. die Spannung an der Drosselspule,
  3. den Gesamtwiderstand Z und
  4. die Induktivität der Drosselspule (Wirk-widerstand vernachlässigbar)!
  • Kommawerte mit Punkt eingeben!
  • Alle Werte dreistellig und gerundet eingeben!
UC= V
UL= V
Uges= V ej °
Uges= V + V j
Zges= Ω ej °
Zges= Ω + Ω j
XL= Ω
L= H
