Widerstandsschaltungen - Übung

Aufgabe 44
Bestimmen Sie den Gesamtwiderstand, den Gesamtstrom und die dargestellten Teilspannungen! (Uges = 15 V)
a.
R1 = 220 Ω,
R2 = 680 Ω,

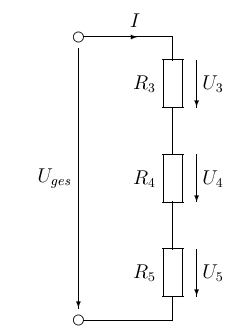

b.
R3 = 100 Ω,
R4 = 330 Ω,
R5 = 1 kΩ,
  • Kommawerte mit Punkt eingeben!
  • Alle Werte dreistellig und gerundet eingeben!
a. Rges= Ω
Iges= mA
U1= V
U2= V
b. Rges= Ω
Iges= mA
U3= V
U4= V
U5= V

Zur Übersicht

Aufgabe 45
In einer Reihenschaltung von zwei Widerständen wurden bei einer Gesamtspannung von 16 V an dem ersten Widerstand eine Spannung von 9,4 V und ein Strom von 20 mA gemessen. Berechnen Sie R1, R2 und U2!
  • Kommawerte mit Punkt eingeben!
  • Alle Werte dreistellig und gerundet eingeben!
R1= Ω
R2= Ω
U2= V

Zur Übersicht

Aufgabe 46
Bestimmen Sie den Gesamtwiderstand, den Gesamtstrom und die dargestellten Teilströme! (Uges = 12 V)
a.
R1 = 2200 Ω,
R2 = 1500 Ω,

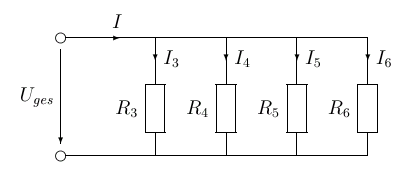

b.
R3 = 2200 Ω,
R4 = 3300 Ω,
R5 = 4700 Ω,
R6 = 1000 Ω,
  • Kommawerte mit Punkt eingeben!
  • Alle Werte dreistellig und gerundet eingeben!
a. Rges= Ω
Iges= mA
I1= mA
I2= mA
b. Rges= Ω
Iges= mA
I3= mA
I4= mA
I5= mA
I6= mA

Zur Übersicht

Aufgabe 46
In einer Parallelschaltung von zwei Widerständen wurden bei einem Gesamtstrom von 30 mA an dem ersten Widerstand eine Spannung von 10 V und ein Strom von 12,2 mA gemessen. Berechnen Sie R1, R2 und I2!
  • Kommawerte mit Punkt eingeben!
  • Alle Werte dreistellig und gerundet eingeben!
R1= Ω
R2= Ω
I2= mA

Zur Übersicht

Aufgabe 47
Berechnen Sie die fehlenden Größen!
a. Uges = 10 V,
Iges = 58 mA,
R1 = 220 Ω,
R2 = 100 Ω,
I3 = 26,5 mA,
U3 =1,25 V
b. Uges = 15 V,
R1 = 470 Ω,
R2 = 100 Ω,
R3 = 330 Ω,
R4 = 220 Ω,
  • Kommawerte mit Punkt eingeben!
  • Alle Werte dreistellig und gerundet eingeben!
a. I1= mA
R3= Ω
R4= Ω
b. Iges= mA
I1= mA
I3= mA
I2= mA
I4= mA
c. Berechnen Sie die fehlenden Größen!
Uges = 20 V,
R1 = 150 Ω,
R2 = 330 Ω,
R3 = 1000 Ω,
R4 = 680 Ω,
  • Kommawerte mit Punkt eingeben!
  • Alle Werte dreistellig und gerundet eingeben!
c. Iges= mA
I3= mA
I4= mA
d. Berechnen Sie die fehlenden Größen!
Iges = 43,6mA
R1 = 100 Ω,
R2 = 220 Ω,
U3 = 20,6 V
I3 = 20,6 mA;,
  • Kommawerte mit Punkt eingeben!
  • Alle Werte dreistellig und gerundet eingeben!
d. R3= Ω
I4= mA
R4= Ω
Uges= V

Zur Übersicht

Aufgabe 49
Berechnen Sie die fehlenden Größen!
a. R1 = R2 = R3 = R4 = R5=3300 Ω
Uges=15V
b. R1 = R2 = R3 = R4 = R5=2200 Ω
U3=8,4 V
  • Kommawerte mit Punkt eingeben!
  • Alle Werte dreistellig und gerundet eingeben!
a. Rges= Ω
Iges= mA
I1= mA
I2= mA
I3= mA
I4= mA
I5= mA
b. I3= mA
I4= mA
I5= mA
Uges= V
I1= mA
Iges= mA

Zur Übersicht

Aufgabe 50
Berechnen Sie die fehlenden Größen!
R1 = R2 = R3 = R4 = R5
U5=2,5 V
I4=2,5 mA
  • Kommawerte mit Punkt eingeben!
  • Alle Werte dreistellig und gerundet eingeben!
R4= Ω
I5= mA;
I3= mA
I2= mA
Iges= mA
Uges= V

Zur Übersicht

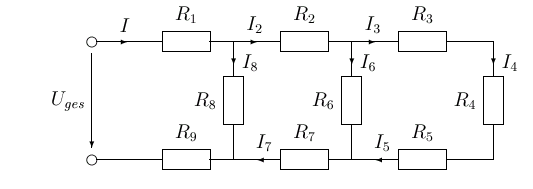

Aufgabe 51
Berechnen Sie die fehlenden Größen!
Uges=10 V
R1 = 1 kΩ,
R2 = 2,2 kΩ,
R3 = 330 Ω,
R4 = 100 Ω,
R5 = 680 Ω,
R6 = 1k Ω,
R7 = 470 Ω,
R8 = 2,2 kΩ,
R9 = 47 Ω,
Rges= Ω
Iges= mA
I1= mA
I2= mA
I3= mA
I4= mA
I5= mA
I6= mA
I7= mA
I8= mA

Zur Übersicht

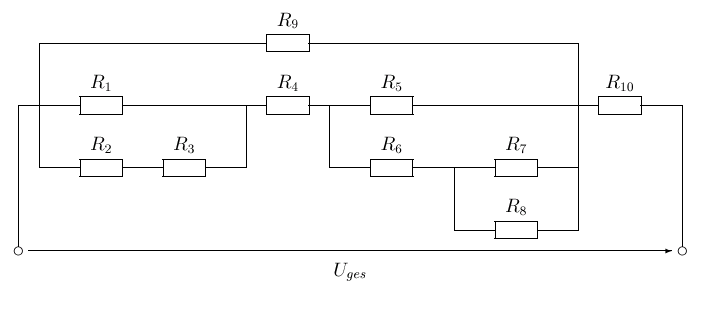

Aufgabe 52
Alle Widerstände haben den Wert Rn = 1 k Ω!
  1. Berechnen Sie den Gesamtwiderstand!
  2. Welcher Strom fließt durch den Widerstand R8 bei Uges = 15 V ?
  3. Welche Spannung liegt an R3?
  • Kommawerte mit Punkt eingeben!
  • Alle Werte dreistellig und gerundet eingeben!
Rges= Ω
I8= mA
U3= V

Zur Übersicht

Aufgabe 57
Berechnen Sie die folgenden Leistungen:
  • Kommawerte mit Punkt eingeben!
  • Alle Werte dreistellig und gerundet eingeben!
a. 47a: P2= mW
b. 47b: P4= mW
c. 49a: P2= mW
d. 49b: P4= mW
e. 50: P2= mW
f. 51a: P3= mW
g. 51b: P3= mW
h. 51c: P4= mW
i. Zusatzaufgabe:55: P4= mW
