Drehstromtechnik Übungen - Lösung (2)

Aufgabe 4:

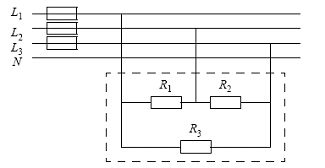

Die drei Heizwiderstände eines Wärmespeichers sind nach Abbildung an das Drehstromnetz angeschlossen (R1 = R2 = R3 =1 kΩ):
Berechnen Sie
  1. die Strang- und Leiterströme,
  2. die Strangleistungen PStr,1, PStr,2 und Pstr,3, sowie
  3. die Gesamtleistung!
  4. Wie ändern sich die Spannungen, Ströme und Leistungen, wenn die Sicherung von L1 ausfällt?
IStr,1=mA ej °
IStr,2=mA ej °
IStr,3=mA ej °
S1=VA ej °
S2=VA ej °
  • Kommawerte mit Punkt eingeben!
  • Alle Werte dreistellig und gerundet eingeben!
I1=mA ej °
I2=mA ej °
I3=mA ej °
S3=VA ej °
Sges=VA ej °
Lösung zu Aufgabe d)
IStr,1=mA ej °
SStr,2/3=VA ej °
Sges=VA ej °
I2=mA ej °

Zur Übersicht

Aufgabe 5:

Quelle: Westermann-Verlag: Elektrotechnik-Gesamtband Technische Mathematik, S. 169

Ein Durchlauferhitzer ist an das Drehstromnetz 400V/230V angeschlossen. Bei Dreieckschaltung werden in den drei Außenleitern je 36,5 A gemessen.
  1. Wie groß sind die Strangstromstärken, die Strangwiderstände und die Strangleistungen?
  2. Wie groß ist die Gesamtleistung?
IStr,1=A ej °
IStr,2=A ej °
IStr,3=A ej °
  • Kommawerte mit Punkt eingeben!
  • Alle Werte dreistellig und gerundet eingeben!
R=Ω
SStr=kVA ej °
Sges=kVA ej °

Zur Übersicht

Aufgabe 6:

Schaltet man die drei Heizwiderstände eines Härteofens in Dreieckschaltung an das 400V /230V-Drehstromnetz, so steigt die Leiterstromstärke um 5A gegenüber der Leiterstrom-stärke bei Sternschaltung. Welchen Wert haben die Leiterwiderstände?
  • Kommawerte mit Punkt eingeben!
  • Alle Werte dreistellig und gerundet eingeben!
R=Ω

Zur Übersicht

Aufgabe 7:

Zwei Heizgeräte, deren Widerstände gleich groß sind, sind an ein Drehstromnetz in Dreieckschaltung parallel angeschlossen.
  1. Skizzieren Sie die Schaltung!
  2. Steigt oder sinkt der Strom in der Zuleitung, wenn ein Ofen in Sternschaltung umgeschaltet wird?
    1. Berechnen Sie den Außenleiterstrom in beiden Fällen, und
    2. geben Sie die prozentuale Änderung an!
Die Lösung kann in der Schule beim Lehrer erfragt werden!
