Drehstrommotor - Übung 1

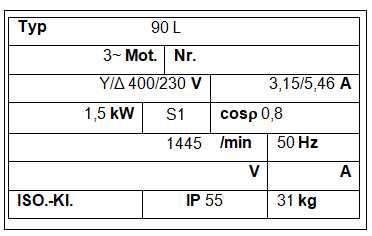

Gegeben ist das folgenden Typenschild:

Quelle: Siemens IE3-Graugussreihe S.2/18: https://cache.industry.siemens.com/dl/files/197/109749197/att_942644/v1/simotics-gp-sd-xp-dp-katalog-d-81-1-de-2018.pdf - 09.04.2020

Welche der folgenden Aussagen sind richtig?

Aussage	richtig	falsch	Lösung
90L ist die Bezeichnung für einen Normmotor.
Der Motor darf im 400V-Netz im Dreieck angeschlossen werden.
Der Motorschutzschalter wird im 400V-Netz auf 5,46A eingestellt.
Die aufgenommene Wirkleistung Pzu beträgt 1500W.
Der Motor darf im Kurzzeitbetrieb eingesetzt werden.
Die Synchrondrehzahl beträgt 1500U/min-1.
Der Wirkungsgrad beträgt 0,8.
Der Motor darf nur bei 50Hz betrieben werden.
Der Motor besitzt 2 Polpaare.
Der Motor ist spritzwassergeschützt.
Der Motor bietet Schutz gegen Staubablagerungen.

Der folgende Motor soll im 400V-Netz angeschlossen werden:

Quelle: Siemens IE3-Graugussreihe S.2/18: https://cache.industry.siemens.com/dl/files/197/109749197/att_942644/v1/simotics-gp-sd-xp-dp-katalog-d-81-1-de-2018.pdf - 09.04.2020

Berechnen Sie ...

• ... die zugeführte Leistung
• ... den Wirkungsgrad
• ... die Verlustleistung
• ... das Drehmoment
• ... die synchrone Drehzahl
• ... den Schlupf in Prozent

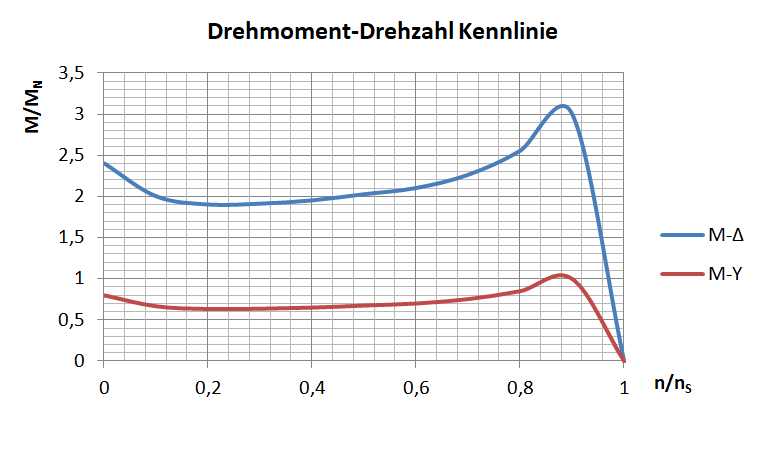

Zu dem Motor aus den beiden Aufgaben zuvor gehört die folgende Kennlinie:

Der Motor soll mit einer Stern-Dreieck-Schaltung anlaufen.

• Berechnen Sie mithilfe der Kennlinie das Anlaufmoment im Stern.
• Bei welcher Drehzahl sollte der Motor umschalten?
